弛豫态非晶的反常塑性化现象

成果名称：弛豫态非晶的反常塑性化现象

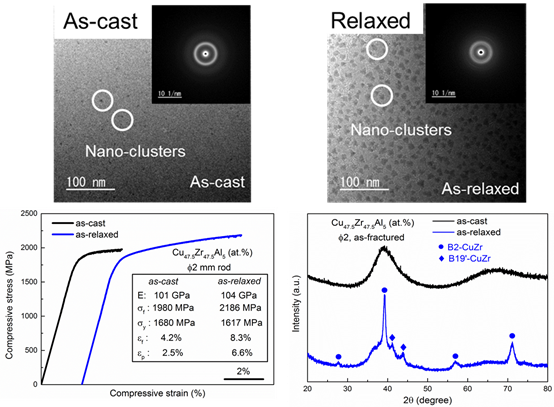

成果简介：本成果对比了一种结构不稳定非晶的铸态及弛豫态的微观组织、发现弛豫热处理后的非晶里出现了大量的纳米级团簇，并且弛豫后的非晶表现出了由于铸态的塑性及强度，完全不同于以往的弛豫致脆的观念。通过对断面的分析，变形过程中较少剪切带形成带来的较高剪切带温度会引起变形过程中的晶化，对弛豫态的反常塑性化起到贡献作用

应用领域：本成果更正了传统的非晶弛豫即脆化的观念，提出判断非晶韧脆时需对不同体系在弛豫处理过程中的组织变化进行关注，同时也提出了一种新的韧化非晶的手段。

成果负责人：郭威

联系方式：weiguo@hust.edu.cn
